Tubo GH3030
Como fornecedora e fabricante líder na China, a GNEE Steel fornece produtos de liga à base de níquel-com boa relação custo-benefício.
- Enviar e--e-mail:ss@gneesteel.com
- Telefone:+8615824687445
Descrição do tubo GH3030

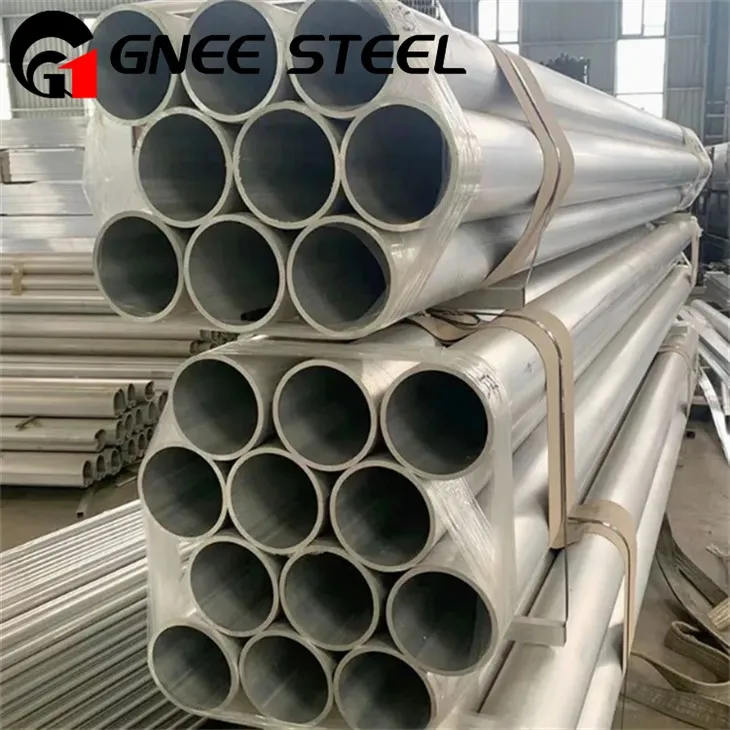

Tubo GNEE GH3030
GH3030 é uma superliga reforçada com solução sólida à base de níquel-cromo-, projetada para aplicações que exigem excelente resistência à oxidação e integridade estrutural em altas temperaturas. O tubo de aço GH3030 é reconhecido internacionalmente como equivalente ao Nimonic 75, mantendo excelentes propriedades mecânicas em atmosferas oxidantes em temperaturas de até 800 graus (contínuo) e 1000 graus (curto-prazo).
A Gnee Steel, fabricante profissional de superligas, oferece tubos de aço GH3030 com estrutura de grãos otimizada, garantindo ótimo desempenho em câmaras de combustão, trocadores de calor e fornos.
Procurando um parceiro confiável na cadeia de suprimentos? Oferecemos preços de atacado diferenciados para pedidos de tubos GH3030.
Obtenha agora uma cotação para o tubo GH3030
| GRAUS EQUIVALENTES DE Alta Temperatura Gh3030: |
| China | Rússia |
| GH3030 | XH78T |
Dimensões e faixa de tamanho disponível
Somos especializados emPrecisão estirada a frio e recozida brilhantetubulação com tolerâncias apertadas.
Diâmetro externo (OD):6,0 mm – 219,0 mm
Espessura da Parede (WT):0,5 mm – 20,0 mm
Comprimento:Padrão 6m ouCorte preciso-no{1}}comprimento(±1 mm).
Acabamento de superfície: Recozido Brilhante (BA), Em conserva, ouPolido(para seus requisitos de Ra).
Especificações do tubo de liga GH3030
| Especificações de TUBOS / TUBO Gh3030 de alta temperatura: |
| Nota | Alta temperatura Gh3030 |
| Faixa | Furo nominal de 1/2 ″ a furo nominal de 16 ″ |
| Comprimento | Único aleatório, duplo aleatório e comprimento de corte. |
| Terminar | Chapa laminada a quente (HR), chapa laminada a frio (CR), 2B, 2D, BA NO(8), CETIM (reunida com revestimento de plástico) |
| Forma | Redondo, Quadrado, Retangular, Hidráulico Etc. |
| Tipo | Sem costura / ERW / Soldado / Fabricado / EFW |
Tubo sem costura Incoloy 800/800H/800HTEspecificação
Composição química (%) do tubo GH3030
Nosso GH3030 está em estrita conformidade com os padrões GB/T 15062 e de classe-aeroespacial.
| Elemento | Ni | Cr | Ti | Al | Fé | C | Mn | Si | P | S |
| Mínimo | Bal | 19.00 | 0.15 | - | - | - | - | - | - | - |
| Máx. | Bal | 22.00 | 0.35 | 0.15 | 1.50 | 0.12 | 0.70 | 0.80 | 0.015 | 0.010 |
Propriedades mecânicas do tubo GH3030 (à temperatura ambiente)
| Propriedade | Valor |
|---|---|
| Resistência à tração (Rm) | Maior ou igual a 590 MPa |
| Força de rendimento (Rp0,2) | Maior ou igual a 245 MPa |
| Alongamento (A5) | Maior ou igual a 35% |
| Dureza | Menor ou igual a 200 HBW |
Tubo GH3030 - Propriedades Físicas
| Propriedade Física | Valor |
|---|---|
| Densidade | 8,4g/cm³ |
| Faixa de fusão | 1374 graus - 1420 graus |
| Calor específico (20-100 graus) | 440 J/(kg·K) |
Tubo sem costura GH3030: Tabela de tamanhos e pesos teóricos
O peso teórico é calculado com base na densidade GH3030 de8,4g/cm³.
Fórmula: Peso (kg/m)=(OD - Peso) × Peso × 0,02638
| Diâmetro Externo (OD) | Espessura da Parede (WT) | Peso Teórico (kg/m) | Processamento Comum |
| 6,0mm | 1,0 mm | 0,132kg | Trefilado a Frio / Capilar |
| 10,0mm | 1,5 mm | 0,336kg | Trefilado a frio |
| 18,0mm | 2,0mm | 0,844kg | Trefilado a Frio / BA |
| 25,0mm | 2,5mm | 1,484kg | Trefilado a frio |
| 38,0mm | 3,0mm | 2.770kg | Trefilado a frio / laminado a quente |
| 57,0 milímetros | 3,5mm | 4,945kg | Laminado a quente / em conserva |
| 76,0 milímetros | 4,0mm | 7,597kg | Laminado a quente |
| 108,0 milímetros | 5,0mm | 13,586kg | Laminado a quente / forjado |
| 219,0 milímetros | 8,0mm | 44.530kg | Forjado e Usinado |
2. Tabela de classificação de pressão permitida estimada GH3030
As classificações de pressão são calculadas usando a fórmula de Barlow e incluem um fator de segurança padrão. Como especialista-em altas temperaturas, a Gnee Steel observa que a pressão permitida diminui significativamente à medida que as temperaturas operacionais aumentam.
Material de referência: Tubo sem costura recozido GH3030
| DE x Peso (mm) | a 20 graus (MPa) | a 600 graus (MPa) | a 800 graus (MPa) |
| 10 x 1.0 | 25,5MPa | 17,8 MPa | 8,2 MPa |
| 18 x 1.5 | 21,2 MPa | 14,8 MPa | 6,8 MPa |
| 25 x 2.0 | 20,4 MPa | 14,2 MPa | 6,5 MPa |
| 38 x 3.0 | 20,0MPa | 14,0MPa | 6,4 MPa |
| 57 x 4.0 | 17,9MPa | 12,5 MPa | 5,7 MPa |
| 76 x 5.0 | 16,7 MPa | 11,6 MPa | 5,3MPa |
| 108 x 6.0 | 14,2 MPa | 9,9MPa | 4,5 MPa |
Isenção de responsabilidade:Esses números são apenas para referência de engenharia. Os limites de pressão reais devem levar em consideração as tolerâncias à corrosão e padrões de segurança específicos (ASME, GB ou EN).
3. Principais padrões de tolerância para tubos GH3030
Oferecemos tubos GH3030 com alta precisão dimensional para garantir uma montagem perfeita em seu coletor de combustível ou trocador de calor.
Tolerância do diâmetro externo (OD):±0,1% ou ±0,05 mm (o que for mais apertado).
Tolerância de espessura de parede (WT):±10% ou ±0,03 mm.
Retidão:Menor ou igual a 1,0 mm por metro (para máquinas de alimentação automática).
Aplicação de tubo e tubo Incoloy 800/800H/800HT
Tubulação GH3030é um componente essencial para peças sujeitas a ciclos térmicos extremos:
Aeroespacial:Tubulação de combustível e tubos de chama em câmaras de combustão de motores a jato.
Fornos Industriais:Tubos radiantes, bainhas de termopares e revestimentos de fornos.
Geração de energia:Tubulação interna para turbinas-de vapor e gás de alta temperatura.
Petroquímica:Tubos de suporte de catalisador e trocadores de calor-de alta temperatura.
Teste do tubo Incoloy 800/ 800H/ 800HT
Gnee Steel é conhecido por sua perfeita precisão dimensional. Todos os produtos passam por testes rigorosos antes do envio. Realizamos testes destrutivos e não{2}}destrutivos em todos os produtos.
Teste de corrente parasita
Análise de pressão hidrostática
Teste de proteção contra corrosão por pite
Indústria de geração de energia
Identificação da composição do material
Embalagem de tubo Incoloy 800/800H/800HT
Gnee Açoutiliza os métodos de embalagem mais seguros e eficazes para todos os tipos de transporte de carga. Nossos métodos de embalagem incluem:
Caixas de madeira
Paletes de madeira
Embalagem retrátil
Caixas de papelão
Caixas de madeira
Sobre Gnee Steel
Para garantir confiabilidade de-defeitos zero em ambientes de fluxo de ar-de alta velocidade, cadaTubo GH3030passa por um rigoroso processo de controle de qualidade:
Fusão por indução a vácuo + refusão por eletroescória:A fusão por indução a vácuo combinada com a refusão por eletroescória produz metal ultra-puro.
Laminação/estiramento a frio:O processamento de-passagens múltiplas alcança precisão dimensional precisa.
Recozimento Brilhante:O recozimento é realizado em uma atmosfera controlada de hidrogênio para garantir uma superfície limpa-livre de incrustações.
Testes 100% não{1}}destrutivos:Cada tubo passa por testes de correntes parasitas e testes ultrassônicos (UT).
Certificação:Todas as remessas vêm com um Certificado de Teste de Material (MTC) EN 10204 3.1 completo.
Certificado de tubo Gnee Steel GH3030
Perguntas frequentes
Q1: Como o GH3030 se compara aos tubos de aço inoxidável 310S?
A:Embora o 310S seja um aço comum-resistente ao calor, o GH3030 é uma superliga à base de-níquel. Ele oferece resistência à oxidação significativamente melhor e evita a fragilização da "fase sigma" que afeta os aços inoxidáveis após exposição-de longo prazo a 800 graus.
Q2: Os tubos GH3030 podem ser facilmente soldados?
A:Sim. O GH3030 é valorizado pela sua excelente soldabilidade. Ele pode ser unido usando soldagem TIG, MIG ou ponto sem o risco de trincas pós{3}}soldagem, tornando-o ideal para sistemas térmicos fabricados complexos.
P3: Qual é o prazo de entrega típico para tubos-de tamanho personalizado?
A:Itens de estoque são enviados dentro7 dias. Para pedidos de precisão personalizados-, nosso prazo de entrega típico é3 a 4 semanas, incluindo testes não{0}destrutivos completos.
P4: Vocês oferecem suporte à entrega global-a{2}}porta?
A:Sim. Como um experienteexportador global, fornecemos logística aérea, marítima e expressa com suporte total de desembaraço aduaneiro para mais de 60 países.
