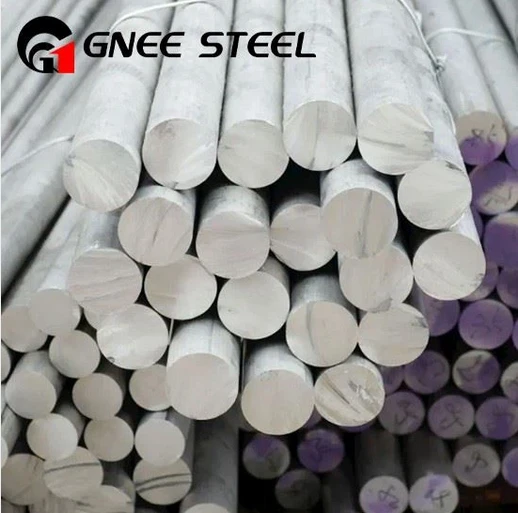

1. As barras redondas Hastelloy B-3 são frequentemente especificadas para componentes de alta tensão em serviços de ácido clorídrico (HCl), como fixadores grandes, eixos de bombas e hastes de válvulas. Quais propriedades específicas tornam o B-3 especialmente adequado para essas funções mecânicas exigentes em um ambiente tão corrosivo?
O Hastelloy B-3 foi projetado para funcionar sob os desafios combinados de alto estresse mecânico e ataque químico agressivo em ambientes redutores. A sua adequação decorre de um equilíbrio direcionado de propriedades:
Resistência à corrosão incomparável em ácidos redutores: com ~28,5% de molibdênio e muito baixo cromo (<1.5%), B-3 offers exceptional resistance to hot, concentrated hydrochloric acid at all concentrations, including boiling points. It also excels in sulfuric, acetic, and phosphoric acids under reducing conditions. This is the non-negotiable baseline.
Estabilidade térmica superior vs. B-2: Este é o principal avanço. A química otimizada do B-3 (com adição de tungstênio ~3%) retarda drasticamente a cinética da formação da fase intermetálica prejudicial (fase μ, fase P). Isso significa:
Resistência à fragilização: Os componentes têm menos probabilidade de se tornarem quebradiços durante a fabricação (soldagem, tratamento térmico) ou devido a variações inesperadas de temperatura do processo.
Melhor soldabilidade: a zona-afetada pelo calor (ZTA) é menos propensa a rachaduras, tornando os conjuntos soldados (por exemplo, um eixo com um impulsor soldado) mais viáveis e confiáveis.
Good Mechanical Strength & Ductility: In the annealed condition, B-3 provides a robust combination of yield strength (~45 ksi / 310 MPa) and excellent elongation (>40%). Isso permite suportar altas cargas de tração (fixadores), tensões de torção (eixos) e cargas de impacto sem fratura frágil.
Homogeneidade do material (barra contínua): Uma barra redonda, especialmente proveniente de um processo de fusão de qualidade (VIM+ESR), oferece uma estrutura uniforme e isotrópica. Não há laminações ou fraquezas direcionais, o que é fundamental para componentes sob estados de tensão complexos.
Exemplo de aplicação: Um eixo de bomba submersível para transferência de HCl 30% quente. O eixo sofre torção, flexão e carga axial enquanto está totalmente imerso. A barra redonda AB-3 fornece a resistência necessária e sua resistência à corrosão em toda a espessura garante que ela não falhará por corrosão ou ataque preferencial, o que poderia ocorrer em uma alternativa revestida ou cladeada.
2. Ao usinar componentes complexos de barras redondas B-3, como internos de válvulas complexos ou eixos de bombas multiestágios, quais são as práticas de usinagem mais importantes para controlar o endurecimento por trabalho e obter um acabamento superficial funcional?
Hastelloy B-3 é notoriamente pegajoso e tem uma taxa extrema de endurecimento pelo trabalho. O sucesso requer uma estratégia disciplinada e agressiva.
Regra nº 1: Mantenha uma vanguarda-afiada e positiva.
Material da ferramenta: Use metal duro com microgrão-afiado, sem revestimento ou com-revestimento PVD. Para acabamento, o Diamante Policristalino (PCD) é altamente eficaz, mas caro.
Geometria: Ângulos de inclinação positivos elevados (10 graus -15 graus) são essenciais para fatiar o material em vez de empurrá-lo, reduzindo as forças de corte e a geração de calor. Uma face polida da flauta ajuda a evitar a adesão do material.
A estratégia de controle-de fortalecimento do trabalho:
Deep, Aggressive Cuts: Never take a light, skimming cut. The depth of cut should be greater than the work-hardened layer from the previous pass (typically >0,020" / 0,5 mm). Cortes leves irão imediatamente-endurecer a superfície, fazendo com que a próxima passagem raspe e torne a ferramenta cega rapidamente.
Altas taxas de avanço: Juntamente com cortes profundos, uma taxa de avanço alta e consistente (0,008-0,015 ipr) garante que a ferramenta esteja sempre cortando à frente da zona endurecida.
Velocidades de corte baixas a moderadas: Use velocidades de superfície mais baixas (40-80 SFM) para controlar o calor na aresta de corte, o que agrava o BUE e o desgaste da ferramenta.
O refrigerante não é{0}}negociável:
Use um líquido refrigerante abundante e de alta{0}pressão direcionado precisamente para a interface de corte. Isso serve para:
Controle o calor.
Quebre o chip e lave-o.
Lubrifique para evitar que o material pegajoso se solde à ferramenta (Built-Up Edge - BUE).
Aditivos de extrema pressão (EP) à base de enxofre podem ser benéficos, mas devem ser completamente removidos antes que a peça entre em serviço para evitar o ataque de enxofre.
Acabamento superficial final: Conseguir um acabamento fino pode ser um desafio. Após o desbaste, é necessário um passe final com uma pastilha afiada e afiada usando parâmetros consistentes. O acabamento vibratório ou o polimento abrasivo leve podem ser usados como etapa final para atingir o valor Ra necessário para a vedação de superfícies.
3. Para uma aplicação crítica, como processamento de resíduos nucleares ou síntese de API farmacêutica, quais certificações de materiais complementares e testes específicos de lote-devem ser exigidos além da certificação padrão ASTM B335 (barra e fio) para barra redonda B-3?
R: Nesses setores regulamentados e com tolerância a-falhas-zero, o MTR padrão é apenas o ponto de partida. A verificação é fundamental.
Linhagem de materiais aprimorada:
Certificação de prática de fusão: exige fusão tripla - VIM + ESR + VAR. A eletro{4}}refusão de escória (ESR) é particularmente crítica para que o B-3 alcance a homogeneidade química suprema e elimine a microssegregação do molibdênio, que é a causa raiz de sua instabilidade térmica em graus anteriores.
Certificação intersticial ultra{0}}baixa: especifique limites máximos para carbono (<0.005%), Silicon (<0.05%), Sulfur (<0.005%), and Phosphorus (<0.015%) that are tighter than ASTM B335. These elements can affect weldability, thermal stability, and product purity.
Testes Suplementares Obrigatórios:
Análise do Produto (Verificação): Uma análise química completa realizada em amostras retiradas da barra acabada, não apenas da panela. Isso verifica a química final.
Cupons de teste de corrosão: Exija cupons de teste de produção do mesmo lote de tratamento térmico e térmico. Eles devem ser testados em um ambiente de processo simulado (por exemplo, fervendo ácido clorídrico na concentração e temperatura{3}específicas do projeto). Resultados certificados devem ser fornecidos, muitas vezes com uma taxa de corrosão máxima permitida (por exemplo,<5 mpy).
Classificação de microlimpeza: De acordo com ASTM E45. Isso quantifica inclusões não{1}}metálicas (óxidos, sulfetos). Para nuclear, uma classificação como "ASTM E45, Método D, Série Fina 2, Placa I/II" pode ser especificada.
Verificação do tamanho do grão e da microestrutura: Fotomicrografias mostrando uma estrutura de grão uniforme e equiaxial, livre de redes contínuas de contorno de grão.
Documentação Regulatória:
Nuclear (ASME Sec. III): O material deve ser produzido sob um programa de qualidade NQA-1. A inspeção da fonte ANI (Inspetor Nuclear Autorizado) é padrão. É necessário um pacote de dados incluindo todas as certificações, relatórios de testes e gráficos de tratamento térmico.
Farmacêutico: Requer rastreabilidade total e muitas vezes um Drug Master File (DMF) ou CEP Tipo V do produtor do material. Os Certificados de Análise (CoA) devem ser específicos do lote-e podem incluir testes para impurezas metálicas lixiviáveis (por exemplo, Fe, Cr, Ni, Mo) relevantes para o medicamento.
4. Em termos de análise de custo do ciclo de vida de uma grande fábrica de produtos químicos, quando especificar a barra redonda B-3 para todos os eixos críticos de equipamentos rotativos se torna mais econômico do que usar um material de qualidade inferior com substituição frequente planejada?
Esta análise vai além do simples custo de material para o Custo Total de Propriedade (TCO), onde o B-3 quase sempre vence em serviços severos.
| Fator de custo | Eixo de barra redonda Hastelloy B-3 | Eixo de classe-inferior (por exemplo, aço inoxidável 316, liga 20) | Impacto do TCO |
|---|---|---|---|
| Custo inicial do componente | Alto (Material + Usinagem). | Baixo. | Ganhos-de notas mais baixas em CAPEX. |
| Vida útil esperada | 10-20+ anos (a taxa de corrosão é insignificante). | 1-3 anos (sujeito a corrosão por corrosão, fissuras ou corrosão geral). | B-3 dura 5 a 10 vezes mais. |
| Custo de substituição | Perto de zero durante a vida das plantas. | Alto. Inclui: 1) Custo de peças novas, 2) Parada da planta (tempo de inatividade), 3) Mão de obra para remoção/instalação, 4) Perda de receita de produção. | Este é o custo dominante. Um único desligamento pode custar 100 vezes o preço da peça. |
| Custo de risco | Muito baixo. Desempenho previsível e confiável. | Muito alto. Risco de falha catastrófica e não planejada, causando incidente de segurança, liberação ambiental ou danos a outros equipamentos (por exemplo, falha na vedação destruindo uma bomba). | B-3 mitiga riscos operacionais e de segurança. |
| Inventário e Manutenção | Baixo. Não há necessidade de estocar várias peças sobressalentes. Monitoramento mínimo. | Alto. Requer estoque de peças sobressalentes, paradas planejadas para inspeção/substituição e monitoramento de condições. | B-3 simplifica o planejamento de manutenção. |
Justificativa Econômica: A equação pende esmagadoramente a favor do B-3 quando:
Downtime is expensive (e.g., in a continuous process plant, downtime can cost >US$ 100.000 por hora).
A consequência da falha é grave (liberação de produtos químicos perigosos, incêndio, ferimentos).
O acesso é difícil (a bomba está num local remoto ou confinado).
O ambiente corrosivo é suficientemente severo para garantir uma vida curta à alternativa.
Conclusão: para equipamentos rotativos críticos em serviço com HCl quente ou ácido sulfúrico, a alta confiabilidade e a manutenção quase{0}}zero dos eixos B-3 os tornam a opção de TCO mais baixa, apesar do alto preço inicial de etiqueta.
5. Quais são os requisitos específicos de tratamento térmico e condicionamento da barra redonda B-3 para garantir que ela seja fornecida no estado ideal tanto para usinagem quanto para desempenho de serviço final?
A condição "conforme{0}}fornecida" da barra é crítica para o sucesso do downstream.
Tratamento Térmico Obrigatório: Recozimento de Solução Completa.
Processo: A barra deve ser aquecida a 2.050 graus F - 2100 graus F (1.120 graus - 1150 graus), mantida por tempo suficiente (normalmente 1 hora por polegada de diâmetro) e, em seguida, rapidamente temperada com água.
Objetivo: esse tratamento dissolve quaisquer fases secundárias, produz uma estrutura de grãos equiaxiais uniforme e garante que a liga esteja em seu estado mais macio, dúctil e resistente à corrosão-.
Condicionamento para usinabilidade e qualidade de superfície:
Torneado/Esmerilado e Polido (TG&P): Esta é uma condição de fornecimento comum e desejável para componentes de precisão. A barra é torneada ou retificada sem centro até um diâmetro preciso com uma tolerância estreita (por exemplo, ±0,005") e um acabamento superficial liso (por exemplo, 32 µin Ra ou melhor).
Benefícios do TG&P:
Remove defeitos de superfície: elimina descarbonetação, incrustações e inclusões da superfície, proporcionando metal limpo e sólido para usinagem.
Melhora a precisão dimensional: Garante que a barra fique reta e redonda, crucial para usinagem CNC.
Atua como uma verificação visual da qualidade: Falhas superficiais óbvias são removidas.
Trefilação a frio: Para diâmetros menores, as barras podem ser trefiladas a frio no tamanho certo. Isto aumenta a resistência e a dureza, mas deve ser seguido por um recozimento em solução para restaurar a resistência à corrosão para serviço. Barras-trefiladas a frio são frequentemente especificadas para fixadores onde maior resistência é necessária, com o entendimento de que serão recozidas em solução após a conformação/rosqueamento.
Exemplo de especificação de aquisição:
*Barra redonda "Hastelloy B-3 (UNS N10675), 2,0" de diâmetro, conforme ASTM B335. Material a ser triplamente fundido (VIM+ESR+VAR), recozido em solução e temperado com água, e fornecido na condição torneado, retificado e polido (TG&P). Fornece CMTR incluindo química, mecânica, registro de tratamento térmico e tamanho de grão. São necessários dados de teste de corrosão suplementares do lote de calor em 20% de HCl em ebulição."*
Em resumo, a barra redonda Hastelloy B-3 é a solução projetada para componentes de alta-integridade e alto estresse nos ambientes de redução de ácido mais agressivos. Seu valor é revelado por meio de especificações precisas, da compreensão de suas propriedades avançadas em relação ao B-2, do emprego de práticas de usinagem especializadas e da justificação de seu custo por meio de uma análise abrangente do ciclo de vida que prioriza a confiabilidade e a segurança da planta.
