1. Identidade do material: O que é Hastelloy C-2000 e como ela difere de outras ligas da família C, como C-276 e C-4 sob ASTM B574?
P: Nossa especificação de engenharia exige "barras redondas de liga ASTM B574 Hastelloy C-2000". Estamos familiarizados com o C-276 e o C-4, mas esta é uma nova designação para nós. O que é o C-2000 e como ele se compara às ligas que já conhecemos?
R: Hastelloy C-2000 representa um avanço significativo na família C-de ligas de níquel-cromo-molibdênio. Ele foi projetado especificamente para preencher a lacuna de desempenho entre ligas otimizadas para ambientes redutores (como C-4) e aquelas otimizadas para ambientes oxidantes (como C-276).
A Equivalência Direta:
| Sistema de Designação | Designação |
|---|---|
| Nome comercial | Hastelloy C-2000 |
| ONU | N06200 |
| Padrão ASTM | B574 (haste/barra), B575 (placa/folha) |
Comparação Química:
| Elemento | C-2000 (N06200) | C-276 (N10276) | C-4 (N06455) | Por que é importante |
|---|---|---|---|---|
| Níquel | Saldo (59% mínimo) | Saldo (57% mínimo) | Saldo (65% mínimo) | Elemento matricial |
| Cromo | 22.0 - 24.0% | 14.5 - 16.5% | 14.0 - 18.0% | C-2000 tem maior Cr |
| Molibdênio | 15.0 - 17.0% | 15.0 - 17.0% | 14.0 - 17.0% | Semelhante ao C-276 |
| Cobre | 1.3 - 1.9% | Nenhum | Nenhum | Exclusivo para C-2000 |
| Tungstênio | Nenhum | 3.0 - 4.5% | Nenhum | C-276 tem W, C-2000 não |
| Ferro | 3,0% no máximo | 4.0 - 7.0% | 3,0% no máximo | C-2000 tem menor Fe |
As principais inovações no C-2000:
Alto teor de cromo (22-24%): Isto é significativamente maior que C-276 (14,5-16,5%) e C-4 (14-18%). O alto cromo oferece resistência excepcional a meios oxidantes (ácido nítrico, íons férricos, íons cúpricos, cloro úmido).
Adição de Cobre (1,3-1,9%): Esta é a característica exclusiva do C-2000. O cobre fornece maior resistência ao ácido sulfúrico em uma ampla faixa de concentrações e temperaturas. Também melhora a resistência ao ácido fluorídrico.
Molibdênio Balanceado (15-17%): Mantém a excelente resistência a ácidos redutores (como o ácido clorídrico) que caracteriza as ligas da família C.
O conceito de liga "universal":
C-2000 foi projetado para ser uma liga única que pudesse lidar com condições oxidantes e redutoras:
Resistência oxidante: De alto cromo + cobre
Reduzindo a resistência: De alto molibdênio + cobre
Resistência à corrosão localizada: da química combinada de Cr-Mo-Cu
Quando escolher o C-2000:
C-2000 é a escolha preferida quando:
O fluxo do processo varia entre condições oxidantes e redutoras
Várias espécies corrosivas estão presentes (ácidos mistos)
O ácido sulfúrico é um componente significativo do meio ambiente
Você deseja “padronizar” uma única liga para vários serviços
É necessária versatilidade máxima sem sacrificar o desempenho
Limitações:
C-2000 é geralmente mais caro que C-276 ou C-4
Para ambientes puramente redutores (HCl puro), o B-3 ainda pode ser preferido
Para ambientes puramente oxidantes com cloretos mínimos, 625 pode ser suficiente
Recomendação:
Para ambientes ácidos mistos ou processos com condições variáveis, o C-2000 oferece um nível de versatilidade que nenhuma liga anterior da família C poderia igualar. É particularmente valioso quando perturbações no processo podem alterar a corrosividade de redução para oxidação.
2. Resistência à corrosão: Em quais ambientes específicos a barra redonda ASTM B574 Hastelloy C-2000 supera outras ligas de níquel e por quê?
P: Estamos projetando um reator químico multifuncional que irá lidar com vários ácidos, incluindo sulfúrico, clorídrico e nítrico, em momentos diferentes. Nosso engenheiro de corrosão sugeriu C-2000. O que o torna especialmente adequado para este serviço de ácido misto?
R: Sua aplicação-um reator multiuso que lida com ácidos sulfúrico, clorídrico e nítrico-é precisamente o cenário para o qual o Hastelloy C-2000 foi desenvolvido. Nenhuma liga anterior ao C-2000 poderia lidar com esta gama de ambientes com igual proficiência.
Os três{0}}desafios do ácido:
| Tipo ácido | Mecanismo de Corrosão | Ligas que se destacam |
|---|---|---|
| Sulfúrico (H₂SO₄) | Misto (reduzindo em baixa concentração, oxidando em alta concentração) | Ligas-de cobre |
| Clorídrico (HCl) | Reduzindo | Ligas com alto-molibdênio (B-3, C-276) |
| Nítrico (HNO₃) | Oxidante | Ligas com alto-cromo (625, C-22) |
Como o C-2000 enfrenta cada desafio:
Resistência ao ácido sulfúrico (o efeito cobre):
O cobre (1,3-1,9%) oferece resistência excepcional ao ácido sulfúrico em uma ampla faixa de concentração (0-95%).
A combinação de cobre e molibdênio cria um efeito sinérgico, particularmente na faixa crítica de concentração de 40-80%, onde muitas ligas têm dificuldades.
Em ácido sulfúrico em ebulição, o C-2000 normalmente exibe taxas de corrosão 2 a 5 vezes mais baixas que o C-276.
Resistência ao ácido clorídrico (efeito molibdênio):
Com 15-17% de molibdênio, o C-2000 mantém excelente resistência à redução de ácidos.
Embora não seja tão resistente quanto o B-3 (com 28% de Mo) em HCl puro, o C-2000 supera significativamente o C-276 quando impurezas oxidantes estão presentes - uma ocorrência comum em equipamentos multiuso.
Resistência ao ácido nítrico (o efeito do cromo):
Com 22-24% de cromo, o C-2000 tem o maior teor de cromo de qualquer liga da família C.
Isto proporciona excelente resistência a meios oxidantes, incluindo ácido nítrico, íons férricos e cloro úmido.
O alto teor de cromo também aumenta a resistência à corrosão por pite e em frestas em ambientes-contendo cloreto.
Comparação de desempenho (esquemático):
| Ambiente | C-2000 | C-276 | C-4 | 625 | B-3 |
|---|---|---|---|---|---|
| Ácido sulfúrico (todo concentrado) | Excelente | Bom | Bom | Bom | Pobre |
| Ácido clorídrico (puro) | Muito bom | Excelente | Muito bom | Bom | Excelente |
| Ácido clorídrico (+ oxidantes) | Excelente | Bom | Bom | Muito bom | Justo |
| Ácido nítrico | Excelente | Bom | Bom | Excelente | Pobre |
| Ácidos mistos (H₂SO₄+HCl+HNO₃) | Excelente | Justo | Justo | Bom | Pobre |
| Dessulfurização de gases de combustão | Excelente | Excelente | Bom | Bom | Pobre |
A vantagem "universal":
Para o seu reator multiuso, a principal vantagem do C-2000 é que você não precisa saber exatamente o que o próximo lote conterá. A liga oferece um amplo espectro de resistência que abrange a maioria dos ácidos minerais e suas misturas.
Tolerância a perturbações de processo:
No processamento químico-do mundo real, problemas acontecem:
Entrada de oxigênio no serviço de HCl
Contaminação de ferro de equipamentos upstream
Excursões de temperatura
Mudanças de concentração
A química balanceada do C-2000 oferece uma margem de segurança que falta às ligas mais especializadas. Um reator B-3 falharia catastroficamente se o ácido nítrico fosse introduzido acidentalmente. Um reator C-276 pode sofrer ataque acelerado em ácido sulfúrico forte. O C-2000 lida com ambos com o mínimo de corrosão adicional.
Recomendação:
Para o seu reator multiuso, o C-2000 é uma excelente escolha. Sua combinação de alto cromo, alto molibdênio e adição de cobre proporciona um nível de versatilidade incomparável a outras ligas de níquel. Considere realizar testes de corrosão em suas misturas ácidas específicas para confirmar o desempenho, mas os dados publicados apoiam fortemente esta seleção.
3. Propriedades mecânicas: Quais são os requisitos mínimos de propriedades mecânicas para barras redondas ASTM B574 Hastelloy C-2000 e como eles se comparam ao C-276?
P: Estamos projetando componentes que contêm pressão de barras redondas ASTM B574 Hastelloy C-2000. Quais são os requisitos mínimos de resistência à tração e ao escoamento, e podemos usar as mesmas tensões de projeto que normalmente usamos para o C-276?
R: Compreender as propriedades mecânicas do C-2000 é essencial para um projeto adequado. Embora o C-2000 ofereça resistência superior à corrosão em muitos ambientes, suas propriedades mecânicas são semelhantes, mas não idênticas, ao C-276.
Requisitos mínimos ASTM B574 (condição de solução recozida):
Para barras redondas Hastelloy C-2000 (UNS N06200) na condição de solução recozida, ASTM B574 especifica:
| Propriedade | C-2000 (N06200) | C-276 (N10276) | Comparação |
|---|---|---|---|
| Resistência à tração (min) | 100 ksi (690 MPa) | 100 ksi (690 MPa) | Idêntico |
| Força de rendimento (compensação de 0,2%, mín.) | 40 ksi (276 MPa) | 40 ksi (276 MPa) | Idêntico |
| Alongamento (min) | 45% | 40% | C-2000 é superior |
| Dureza (típica) | 95 HRB máx. | 100 HRB máx. | Semelhante |
Principais observações:
Tração e rendimento: As resistências mínimas à tração e ao escoamento são idênticas às do C-276. Para fins de projeto de pressão, geralmente podem ser usados os mesmos valores de tensão admissíveis (da ASME Seção II, Parte D), desde que estejam listados para N06200.
Alongamento: C-2000 tem um alongamento mínimo maior (45% vs. 40%). Isto indica excelente ductilidade e conformabilidade, o que é benéfico para operações de conformação a frio.
Propriedades de temperatura elevada: Como todas as ligas de níquel, a resistência diminui em temperaturas elevadas. O dimensionamento à temperatura requer a consulta das tabelas específicas de tensões admissíveis do N06200.
Status do Código ASME:
Hastelloy C-2000 é reconhecido pelo Código ASME para Caldeiras e Vasos de Pressão. Os valores de tensão admissíveis são publicados na Seção II da ASME, Parte D para construção da Seção VIII, Divisão 1.
Implicações de projeto:
Para projeto à temperatura ambiente, você pode usar os mesmos valores de tensão do C-276 (normalmente 25 ksi permitidos para a Seção VIII).
Para projetos de temperatura elevada, consulte as tabelas específicas do N06200, pois os valores podem diferir ligeiramente do C-276 devido à química diferente.
O maior alongamento do C-2000 pode permitir operações de conformação a frio mais severas sem recozimento intermediário.
Típico vs. Mínimo:
Os valores acima sãomínimorequisitos. As propriedades típicas das barras redondas recozidas C-2000 são frequentemente mais altas:
Resistência à tração: 110-120 ksi (760-830 MPa)
Força de rendimento: 45-55 ksi (310-380 MPa)
Alongamento: 50-60%
Verificação:
Ao receber o material, solicite o Relatório de Ensaio do Moinho (EN 10204 3.1) e verifique:
Os valores reais de tração, rendimento e alongamento excedem os mínimos ASTM B574.
O tratamento térmico é documentado como "solução recozida".
O material atende aos requisitos químicos da UNS N06200.
Recomendação:
Sim, geralmente você pode usar tensões de projeto semelhantes ao C-276, mas sempre verifique os valores de tensão específicos permitidos para N06200 no código de projeto aplicável. As propriedades de resistência semelhantes significam que os projetos existentes do C-276 podem muitas vezes ser convertidos diretamente para o C-2000 sem reclassificação, mas a atualização da resistência à corrosão é significativa.
4. Fabricação e Soldagem: Quais são as considerações específicas para soldar barras redondas ASTM B574 Hastelloy C-2000 e qual metal de adição deve ser usado?
P: Estamos fabricando uma montagem que requer a soldagem de barras redondas Hastelloy C-2000 na placa C-2000. Que metal de adição devemos usar e existem parâmetros especiais de soldagem ou tratamentos pós-soldagem necessários para manter a resistência à corrosão?
R: A soldagem Hastelloy C-2000 é simples quando os procedimentos adequados são seguidos. A liga foi projetada tendo em mente a fabricação e sua estabilidade térmica a torna tolerante na zona afetada pelo calor. No entanto, aplicam-se considerações específicas.
Seleção de metal de adição:
| Metal básico | Enchimento recomendado | Classificação AWS |
|---|---|---|
| C-2000 a C-2000 | Enchimento C-2000 correspondente | ERNiCrMo-17 (AWS A5.14) |
| C-2000 a C-276 | Enchimento C-2000 (preferencial) ou enchimento C-276 | ERNiCrMo-17 ou ERNiCrMo-4 |
| C-2000 a 625 | Enchimento C-2000 ou enchimento 625 | ERNiCrMo-17 ou ERNiCrMo-3 |
A regra crítica:
Sempre use preenchimento superior ou correspondente. Para soldas C-2000 a C-2000, ERNiCrMo-17 é a escolha correta. Este enchimento corresponde à química do metal base (alto Cr, Mo e Cu) e garante que o depósito de solda tenha resistência à corrosão equivalente ao metal base.
Processo de soldagem:
O processo de soldagem a arco de gás tungstênio (GTAW/TIG) é mais comum para fabricação de barras redondas:
| Parâmetro | Recomendação |
|---|---|
| Gás de Proteção | 100% Argônio ou Argônio + 2-5% Hidrogênio |
| Purga traseira | Necessário para aplicações-críticas contra corrosão |
| Temperatura entre passes | < 100°C (212°F) |
| Entrada de calor | Baixo a moderado (<15 kJ/in) |
| Velocidade de viagem | Moderado a rápido (minimiza o acúmulo de calor) |
Principais considerações:
Estabilidade térmica (vantagem do C-2000):
Assim como o C-4, o C-2000 foi projetado para resistir à precipitação de fases prejudiciais na zona afetada pelo calor.
Nenhum tratamento térmico pós{0}}soldagem é necessário para restaurar a resistência à corrosão.
A HAZ mantém uma resistência à corrosão comparável à do metal base.
Limpeza (crítica):
As superfícies devem estar limpas e isentas de óleo, graxa e tintas de marcação.
Use escovas de aço inoxidável exclusivas para C-2000.
Os rebolos devem estar limpos e livres de contaminação por ferro.
Purga traseira:
Para aplicações-críticas contra corrosão, a purga com argônio é essencial para evitar a oxidação do passe raiz.
A oxidação na parte traseira pode criar zonas sem-cromo que são suscetíveis à corrosão.
Consideração sobre o conteúdo de cobre:
O cobre no C-2000 (1,3-1,9%) pode causar trincas a quente se os parâmetros de soldagem estiverem incorretos.
Mantenha a velocidade de soldagem adequada e evite entrada excessiva de calor.
Use contas longarinas em vez de tramas largas.
Limpeza pós{0}}soldagem:
Após a soldagem:
Remova toda a coloração térmica e descoloração de óxido escovando ou lixando com fio de aço inoxidável.
A decapagem pode ser necessária para serviços críticos para restaurar a camada passiva.
Garanta a remoção completa de qualquer contaminação por ferro (teste com sulfato de cobre, se for o caso).
Soldagem de metais diferentes:
Ao soldar C-2000 a outras ligas (por exemplo, C-276, 625):
Use o enchimento C-2000 (ERNiCrMo-17), pois ele fornece a mais ampla resistência à corrosão.
O depósito de solda será uma mistura de ambas as ligas, mas geralmente terá propriedades aceitáveis.
Para serviços altamente críticos, consulte o engenheiro de corrosão sobre a combinação específica de metais diferentes.
Verificação:
Para soldas críticas, considere:
Inspeção visual quanto a rachaduras, falta de fusão ou descoloração.
Exame de tinta penetrante da solda acabada.
Se necessário, teste de corrosão dos cupons de solda para verificar a integridade da ZTA.
Recomendação:
Para soldar barras redondas C-2000, use metal de adição ERNiCrMo-17, mantenha baixas temperaturas entre passes e garanta purga de retorno para serviços críticos de corrosão-. A estabilidade térmica da liga significa que nenhum tratamento térmico pós-soldagem é necessário, mas a limpeza pós-soldagem é essencial para remover a coloração térmica.
5. Aplicações e seleção: Em quais indústrias e componentes específicos as barras redondas ASTM B574 Hastelloy C-2000 são mais comumente usadas?
P: Estamos considerando a padronização das barras redondas Hastelloy C-2000 para os componentes críticos da nossa fábrica de produtos químicos. Quais são as aplicações típicas desta liga e em quais indústrias ela tem se mostrado mais bem-sucedida?
R: O Hastelloy C-2000 encontrou ampla aceitação em vários setores desde a sua introdução. Sua versatilidade o torna particularmente valioso em aplicações onde as condições do processo são variáveis ou onde estão presentes múltiplas espécies corrosivas.
Indústrias Primárias e Aplicações:
| Indústria | Componentes Típicos | Por que o C-2000 é excelente |
|---|---|---|
| Processamento Químico | Componentes de reatores, eixos de agitadores, poços termométricos, tubos de imersão, hastes de válvulas | Lida com vários ácidos; tolera perturbações do processo |
| Farmacêutico | Internos do reator API, eixos de mistura, portas de amostragem | Ampla resistência à corrosão; mantém a pureza |
| Celulose e Papel | Componentes da planta de branqueamento, eixos misturadores, lâminas raspadoras | Resiste ao dióxido de cloro, cloratos e ácidos |
| Controle de Poluição | Bicos de têmpera FGD, barras de pulverização de purificação | Lida com pH variável e ambientes ricos em-cloreto |
| Petroquímica | Componentes do trocador de calor, instrumentação | Resiste a ácidos orgânicos e cloretos |
Componentes específicos feitos de barras redondas C-2000:
Eixos agitadores e misturadores:
Em reatores multifuncionais, o eixo do agitador atende a toda a gama de produtos químicos do processo.
A ampla resistência do C-2000 garante longa vida útil, independentemente de alterações de lote.
A alta resistência (em comparação com os plásticos) permite eixos mais longos e de maior-diâmetro.
Componentes da válvula:
Hastes, esferas e sedes de válvulas em válvulas de controle críticas.
Principalmente em serviços de ácido sulfúrico, onde as ligas contendo-cobre se destacam.
Em serviços com cloro onde o alto cromo proporciona resistência.
Eixos da bomba:
Eixos de bombas verticais em bombas de depósito que lidam com ácidos mistos.
Eixos de bombas horizontais em bombas de processo com serviço variável.
Instrumentação:
Poços termométricos e tubos de proteção para sensores de temperatura.
Tubos de imersão para medição de nível ou extração de amostras.
Placas de orifício e componentes do medidor de vazão.
Fixadores:
Pernos, parafusos e porcas para conexões flangeadas em serviços corrosivos.
Parafusos de fixação e anéis de retenção para componentes internos.
Componentes do trocador de calor:
Folhas tubulares (quando feitas de barra).
Defletores e hastes de suporte.
Placas de impacto.
Estudo de caso: Reator Farmacêutico Multiuso:
Um importante fabricante farmacêutico padronizou o C-2000 para todos os componentes internos do reator em suas instalações multiuso. Anteriormente, eles usavam:
B-3 para campanhas de HCl
625 para campanhas de ácido nítrico
C-276 para campanhas de ácido misto
O resultado:
Inventário de materiais reduzido (uma liga em vez de três)
Risco eliminado de uso de material errado para uma campanha
Procedimentos e qualificações de soldagem simplificados
Vida útil prolongada do equipamento devido à maior resistência à corrosão
Estudo de caso: Diluição de ácido sulfúrico:
Um distribuidor de produtos químicos que lida com diversas concentrações de ácido sulfúrico trocou o 316L pelo C-2000 para bicos de diluição e eixos de mistura.
O problema: 316L corroeu rapidamente em concentrações intermediárias (40-80% H₂SO₄).
A solução: A adição de cobre ao C-2000 proporcionou resistência excepcional em toda a faixa de concentração.
O Resultado: A vida útil dos componentes aumentou de meses para anos.
Quando NÃO escolher o C-2000:
Embora versátil, o C-2000 nem sempre é a melhor escolha:
Serviço Pure HCl: B-3 (28% Mo) oferece resistência superior a menor custo.
Serviço de flúor-em alta temperatura: C-4 pode ser preferido devido à sua estabilidade térmica.
Serviço de água salgada: C-276 ou 625 podem ser mais econômicos.
Aplicações sensíveis-ao custo: se apenas um ácido for manuseado, uma liga especializada pode ser mais econômica.
Recomendação:

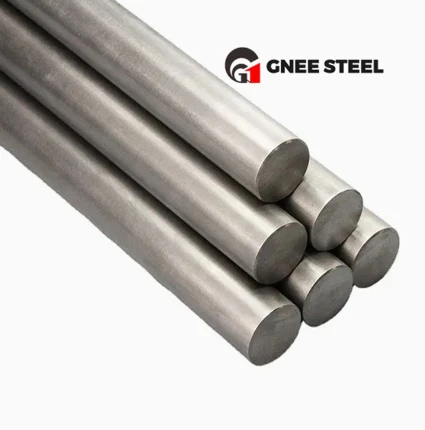

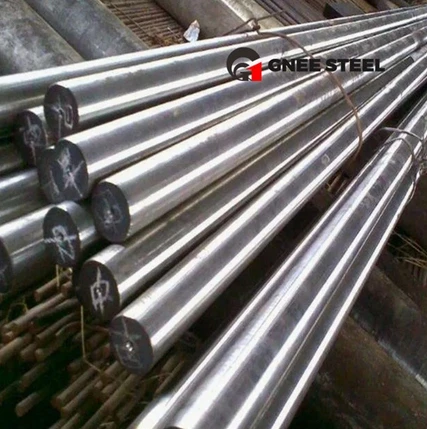

Para fábricas de produtos químicos com processos variáveis ou múltiplas espécies corrosivas, a padronização em barras redondas C-2000 para componentes críticos é uma excelente estratégia. A versatilidade reduz a complexidade do inventário, elimina erros de seleção de materiais e proporciona uma margem de segurança para perturbações no processo. No entanto, para serviços de{4}ácido único, avalie se uma liga especializada pode ser mais econômica.
