1: Quais são os principais tipos de liga de cobre{1}}níquel usados para flanges roscados e em quais aplicações de serviço específicas eles são mais necessários?

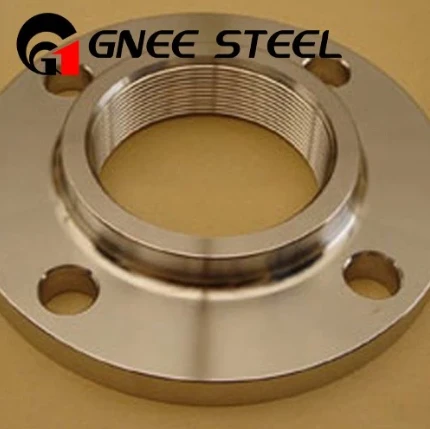

Flanges roscados em cobre{0}}As ligas de níquel são predominantemente fabricadas a partir de dois tipos principais, cada um escolhido para características de desempenho distintas em ambientes corrosivos:
90-10 Cobre-Níquel (C70600 / UNS C70600): Contendo 90% de cobre e 10% de níquel com pequenas adições de ferro e manganês, esta é a liga marítima mais utilizada. Sua excelente resistência à corrosão da água do mar, à macroincrustação (cracas, mexilhões) e à corrosão por erosão torna-o a escolha padrão para serviços marítimos em geral. As aplicações primárias incluem:
Sistemas de tubulação de água salgada a bordo: Para conexões rosqueadas em linhas de resfriamento, redes de incêndio e sistemas de lastro onde a desmontagem pode ser necessária.
Linhas de instrumentação de usina de dessalinização: para manômetros, sensores e conexões de-furos pequenos em sistemas de flash de vários-estágios (MSF) e de osmose reversa (RO).
Linhas utilitárias de água salgada para plataformas offshore: Para serviços de pressão baixa a moderada que exigem montagem em campo sem soldagem.
70-30 Cobre-Níquel (C71500 / UNS C71500): Com 70% de cobre e 30% de níquel, esta liga oferece resistência superior, maior resistência à corrosão e melhor tolerância à água do mar em alta velocidade e à poluição por sulfeto. Suas aplicações são mais exigentes:
Sistemas-de injeção de água do mar de alta pressão: na produção offshore de petróleo, onde a confiabilidade é fundamental.
Tubulação Crítica de Embarcações Navais: Para sistemas onde é necessária longevidade máxima sob condições severas.
Linhas de Processo Químico que Manipulam Cloretos e Salmouras: Onde os aços inoxidáveis são vulneráveis à corrosão sob tensão.
Criticidade da seleção: A escolha entre classes depende da química do fluido, velocidade, pressão e vida útil necessária. Um flange de 90-10 Cu-Ni é econômico-para água do mar em geral, enquanto um flange de 70-30 Cu-Ni é especificado para cargas mecânicas mais altas (correspondendo à sua capacidade de classe de pressão mais alta) e ambientes mais agressivos. Usar o grau errado pode levar a falhas prematuras, especialmente em condições de água poluída ou de alta velocidade, onde 90-10 pode ser inadequado.
2: De acordo com os padrões internacionais, quais são as especificações para classificações de pressão, dimensões e roscas de flanges roscados de cobre-níquel?
A fabricação e o desempenho dos flanges roscados de Cu-Ni são regidos por uma combinação de padrões de materiais, dimensões e classes de pressão-:
Padrão de materiais:
ASTM B171 / ASME SB171: Este é o padrão principal para placas, folhas e tiras de liga de cobre-(incluindo cobre-níquel), a partir das quais os flanges são frequentemente forjados ou usinados. Especifica a composição química e as propriedades mecânicas das ligas C70600 e C71500.
ASTM B283 / ASME SB283: O padrão para moldes forjados em ligas de cobre e-cobre, que é a rota de fabricação típica para flanges roscados contendo alta-integridade e pressão-.
Padrões de classe-dimensionais e de pressão:
ASME B16.5:Flanges para tubos e acessórios flangeados.Este é o padrão abrangente que define dimensões, tipos de face (por exemplo, face elevada, RTJ), padrões de parafusos e, principalmente, classificações de pressão-temperatura. Para flanges roscados, B16.5 fornece as dimensões do próprio flange, incluindo o cubo e o gabarito de perfuração.
ASME B1.20.1:Roscas de tubo, uso geral (polegadas).Esta norma define o perfil de rosca NPT (National Pipe Taper) utilizado no furo do flange roscado. O cone (1 em 16) é fundamental para criar uma vedação-estanque à pressão através da interferência de metal da rosca-com{5}}metal.
Classe de pressão: Cobre-Os flanges roscados de níquel estão normalmente disponíveis nas classes 150, 300, 600 e, às vezes, 900. A classificação de pressão em uma determinada temperatura é definida nas tabelas ASME B16.5. Notavelmente, devido à menor resistência das ligas de cobre em comparação com o aço, a classificação de pressão para um flange de Cu-Ni da mesma classe (por exemplo, Classe 150) é significativamente menor do que sua contraparte de aço carbono. Os engenheiros devem consultar as tabelas específicas de pressão-temperatura para ligas de cobre em B16.5 para projeto.
Dimensão Crítica: A rosca deve ser concêntrica à face do flange e ao furo para garantir alinhamento e vedação adequados. O comprimento de engate da rosca é padronizado para garantir que a vedação ocorra dentro do formato da rosca cônica antes que a extremidade do tubo chegue ao fundo.
3: Quais são os principais modos de falha e riscos de instalação específicos dos flanges roscados de cobre-níquel em serviços corrosivos?
Conexões encadeadas representam um ponto inerente de vulnerabilidade em qualquer sistema de tubulação e, com Cu-Ni, modos de falha específicos devem ser mitigados:
Corrosão em fendas: A folga helicoidal do conjunto roscado cria uma fenda natural e apertada. Em condições de fluxo estagnado ou baixo-, o esgotamento de oxigênio dentro desta fenda pode quebrar a película protetora da superfície de Cu₂O nas áreas anódicas, levando a um ataque localizado agressivo. Esta é a ameaça mais comum e grave.
Escoriações durante a montagem-: as ligas de cobre são relativamente macias e propensas a escoriações (soldagem a frio e rasgo do material) se as roscas forem apertadas demais-ou montadas a seco. Roscas danificadas comprometem a vedação e aceleram o início da corrosão em frestas.
Excesso de-torque e fissuração por tensão: o aperto excessivo pode induzir altas tensões de tração residuais nas raízes da rosca, levando potencialmente à fissuração por corrosão sob tensão (SCC) na presença de agentes corrosivos específicos, como amônia.
Corrosão Galvânica:
Interno: usar um tubo de aço carbono com um flange de Cu-Ni cria um par galvânico onde o tubo de aço (ânodo) corroerá rapidamente no ponto em que entra em contato com as roscas do flange (cátodo).
Externo: aparafusar um flange de Cu-Ni diretamente a um flange de aço com parafusos de aço cria uma célula galvânica, acelerando a corrosão dos parafusos e potencialmente da face do flange de aço.
Erosão-Corrosão na entrada da rosca: em fluxo-de alta velocidade, a turbulência à medida que o fluido entra na área roscada restrita pode romper o filme da superfície, levando ao adelgaçamento da parede.
Os riscos de instalação envolvem principalmente preparação inadequada da rosca, falta de selante/lubrificante de rosca apropriado, torque incorreto e falha no isolamento galvânico.
4: Quais são as melhores práticas essenciais para a instalação, vedação e vedação de flanges roscados de cobre-níquel para garantir um serviço-livre de vazamentos e{3}}duradouro?
A adesão a procedimentos de instalação meticulosos não é{0}}negociável para conexões encadeadas Cu-Ni:
Preparação e inspeção de rosca:
As roscas macho (tubo) e fêmea (flange) devem estar limpas, sem danos e sem lascas ou rebarbas. Use um pente de linha para verificar o perfil.
Certifique-se de que as roscas sejam levemente lubrificadas com um fluido compatível e não{0}contaminante durante o corte para evitar escoriações na ferramenta.
Seleção de selante/lubrificante:
Nunca monte as linhas secas. Use uma pasta selante formulada especificamente para ligas de cobre e serviços (por exemplo, água do mar, água potável, alta temperatura). O selante deve:
Evite escoriações fornecendo lubrificação.
Preencha pequenas imperfeições da rosca para melhorar a vedação.
Não seja-protegido para permitir a desmontagem subsequente.
Esteja livre de cloretos, sulfetos e amônia para evitar ataques químicos.
Aplique o selante uniformemente apenas nas roscas macho, evitando as duas primeiras roscas para evitar contaminação do fluido interno.
Maquiagem-adequada (torque e engajamento):
Aperte-com a mão até sentir um contato firme. Em seguida, usando uma chave inglesa, aperte com o número especificado de voltas (normalmente 2-3 voltas além do aperto manual-para NPT) ou com um valor de torque recomendado. Evite força excessiva. O objetivo é o contato metal-com{8}}metal na seção intermediária das roscas, não na raiz ou na crista.
O uso de uma chave de cinta no cubo do flange é preferível ao uso de uma chave no corpo do flange para evitar distorcer a face do flange.
Junta para a junta flangeada:
Para a face plana (face elevada) do flange, use uma junta não-metálica compatível com a água do mar e a temperatura. Elastômeros como EPDM ou Nitrilo são comuns. Para temperaturas mais altas, são usadas juntas de PTFE ou de fibra comprimida sem amianto (CNAF).
Nunca use uma junta de metal (por exemplo, enrolada em espiral) diretamente contra uma face de flange de Cu-Ni sem uma avaliação cuidadosa, pois isso pode danificar a superfície mais macia.
Isolamento Galvânico:
Para conexões aparafusadas com metais diferentes, use kits de isolamento dielétrico que consistem em luvas isolantes para parafusos, arruelas sob a cabeça e a porca do parafuso e uma junta isolante-de face completa entre as faces do flange.
5: Como o uso de flanges roscados de cobre{1}}níquel se compara, do ponto de vista do custo total de propriedade, a alternativas como aço galvanizado ou flanges de aço inoxidável em sistemas de água do mar?
A avaliação vai muito além do preço de compra inicial (CAPEX) até os custos operacionais de longo-prazo (OPEX) e a confiabilidade.
vs. flanges roscados de aço galvanizado:
CAPEX: O aço galvanizado é inicialmente muito mais barato.
OPEX/TCO: A galvanização fornece apenas proteção sacrificial. Na água do mar, degradar-se-á rapidamente, levando a corrosão geral e em frestas severa das roscas de aço subjacentes. Isso resulta em vazamentos frequentes, reparos de emergência e tempo de inatividade do sistema. O custo do ciclo de vida é muito alto. Cu-Ni é a escolha de TCO inequivocamente superior, com vida útil medida em décadas versus anos para aço galvanizado.
vs. Flanges roscados de aço inoxidável (por exemplo, 316L):
CAPEX: Os flanges inoxidáveis 316L são normalmente um pouco mais baratos ou comparáveis aos flanges 90-10 Cu-Ni, mas mais caros que 70-30.
Análise técnica e de TCO: esta é a comparação mais sutil. 316O L tem um bom desempenho em água do mar totalmente aerada e fluida. No entanto, nas condições de frestas inerentes a uma conexão roscada, o 316L é altamente suscetível à corrosão em frestas, que pode iniciar e propagar-se rapidamente. Sua falha em aplicações rosqueadas de água do mar é comum e imprevisível.
Bioincrustação: O aço inoxidável não oferece resistência ao crescimento marinho, aumentando a manutenção.
Conclusão: embora o CAPEX possa ser semelhante, o risco de falha catastrófica e localizada nos threads torna o 316L uma escolha de OPEX de alto-risco e potencialmente alto-para sistemas permanentes de água do mar. O filme confiável e de auto{5}}cura e as propriedades antiincrustantes do Cu-Ni proporcionam desempenho previsível e de longo-prazo com menor manutenção, justificando sua seleção para conexões de água do mar críticas ou de{7}}acesso-de difícil acesso. Para sistemas temporários ou facilmente monitorados, 316L pode ser suficiente, mas para infraestrutura marítima-integrada e de longa duração, os flanges encadeados de Cu-Ni fornecem um TCO comprovadamente mais baixo e mais previsível.
